GPS Module FLYWOO GOKU GM10 Nano V3 Compass

Produktdetailbeschreibung

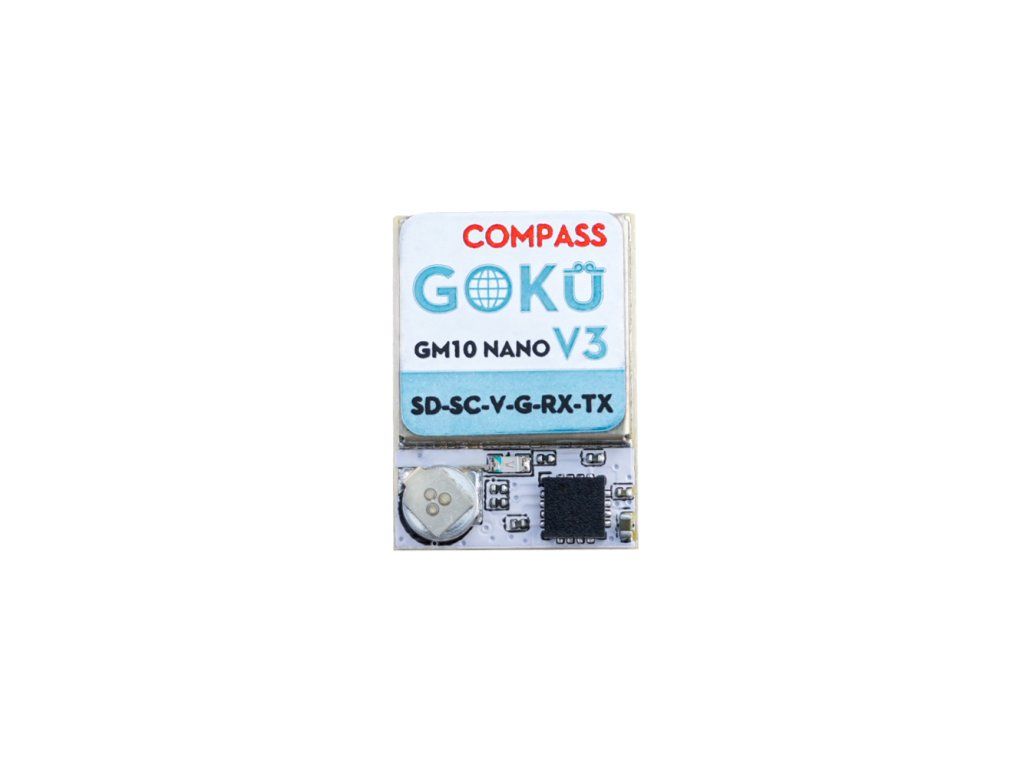

GPS-Modul FLYWOO GOKU GM10 Nano V3 Kompass

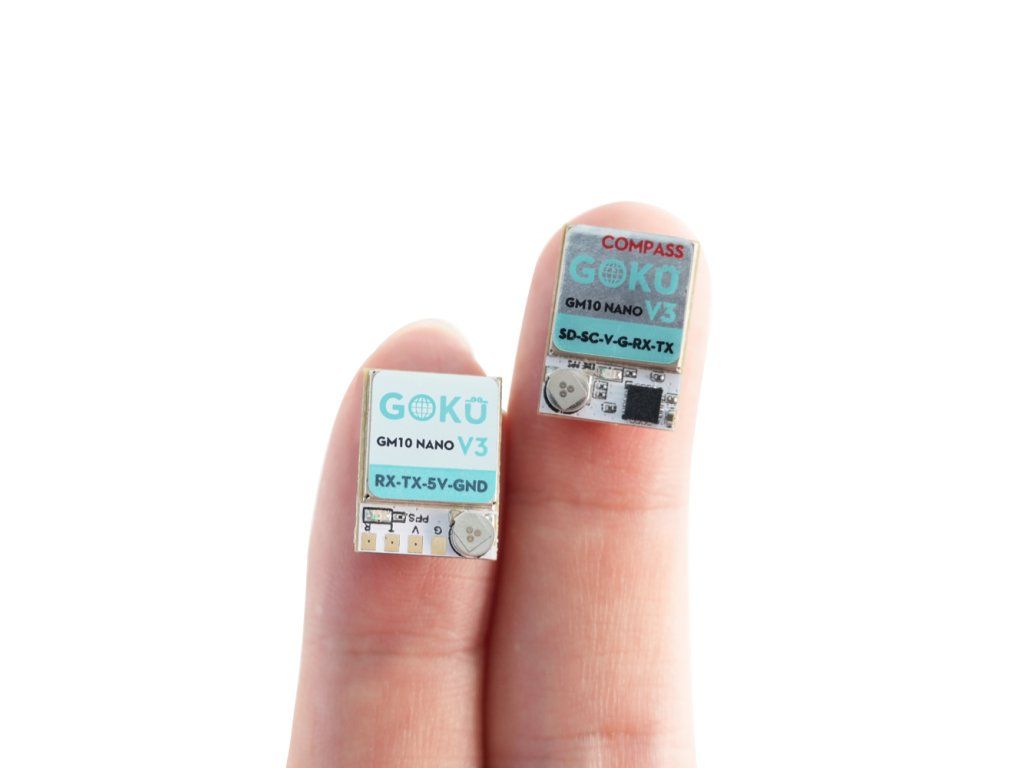

Das FLYWOO GOKU GM10 Nano V3 GPS mit Kompass ist ein ultrakompaktes Plug-and-Play-Navigationsmodul, das für Mikro-Drohnen und UAV-Konstruktionen mit begrenztem Platzangebot entwickelt wurde. Mit einem Gewicht von nur 2,6 g und Abmessungen von nur 12 x 17 mm kombiniert es einen hochpräzisen GPS-Empfänger mit dem M10050-Chipsatz der 10. Generation und einem integrierten elektronischen Kompass und bietet vollständige Unterstützung für GPS-, GLONASS-, Galileo-, BeiDou-, QZSS- und SBAS-Systeme. Das integrierte 6-polige Pad und der mitgelieferte Stecker ermöglichen eine einfache Installation – ganz ohne Löten. Mit 72 Tracking-Kanälen, einer Aktualisierungsrate von 10 Hz und einem breiten Eingangsspannungsbereich gewährleistet er eine schnelle Satellitenerfassung und genaue Echtzeit-Positionierung auch in anspruchsvollen Umgebungen.

Technische Daten:

Modell: GM10 NANO V3 GPS mit Kompass

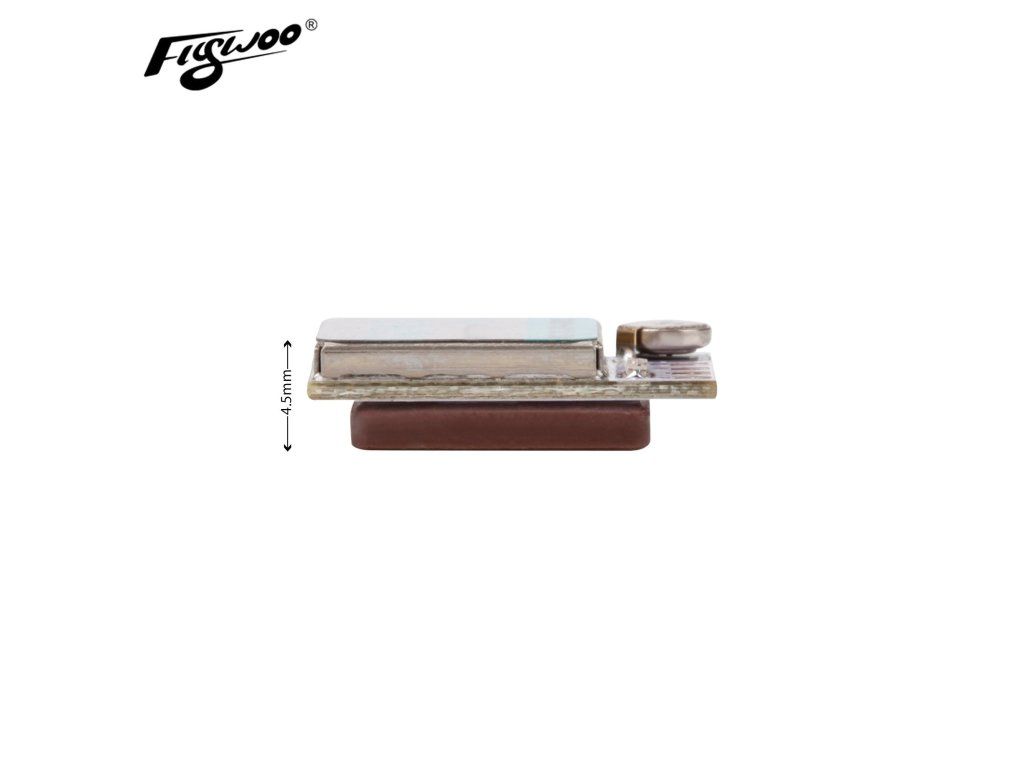

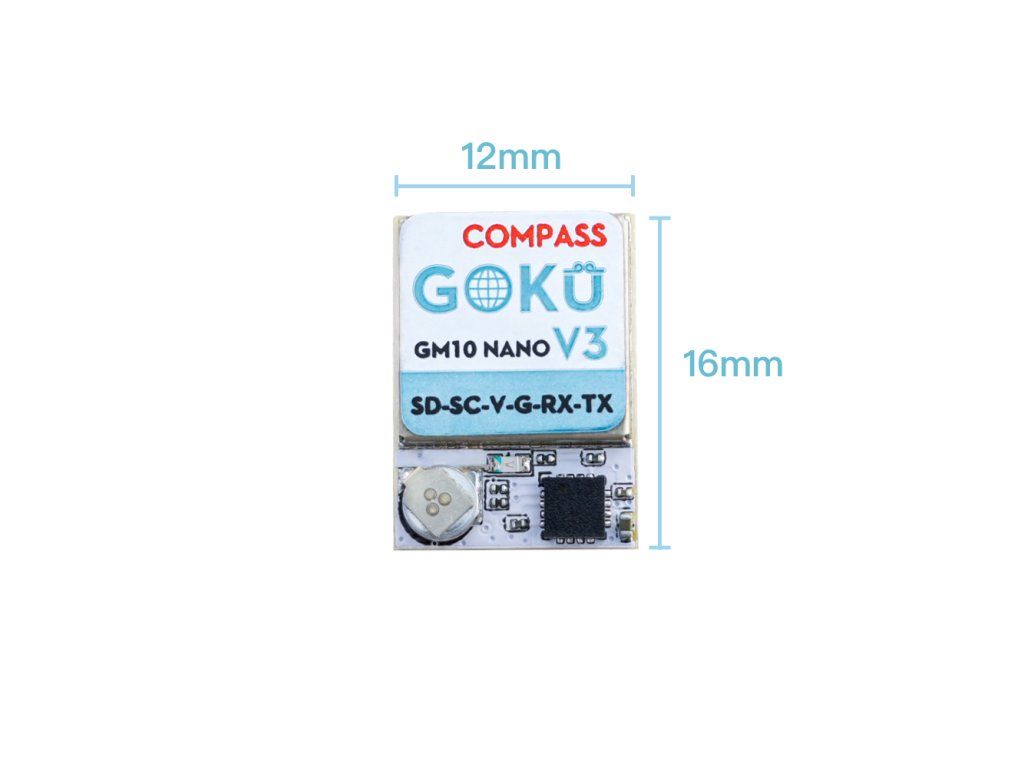

Abmessungen: 12 mm × 17 mm × 5 mm
Gewicht: 2,6 g
Anschluss: 6-poliges Pad (Plug-and-Play)
Chipsatz: M10050 (10. Generation)
Kompass: Integriert (QMC5883L oder gleichwertig)
Unterstützte GNSS-Systeme: GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS
Standard-GNSS-Protokoll: GPS, Galileo, BeiDou
Frequenzen: GPS L1, GLONASS L1, BeiDou B1, SBAS L1, Galileo E1
Kanäle: 72
Empfindlichkeit: -162 dBm
Wiedererfassungsempfindlichkeit: -160 dBm
Baudrate: 4800 bps bis 921600 bps (Standard 115200 bps)
Datenpegel: TTL (Standard), RS-232
Datenprotokoll: BF4.3.X (UBLOX), BF4.2.X (NMEA)
Ausgangsfrequenz: 1 Hz bis 10 Hz (Standard 10 Hz)
Maximale Höhe: 50.000 m
Maximale Geschwindigkeit: 500 m/s
Maximale Beschleunigung: <4 g
Stromversorgung: DC 3,3 V–5 V
Betriebstemperatur: -40 °C bis +85 °C
Lagertemperatur: -40 °C bis +105 °C
PPS-LED-Anzeige: Rot – leuchtet, wenn GPS nicht fixiert ist, erlischt, wenn fixiert
Pinbelegung: RX, TX, 3,3–5 V, GND

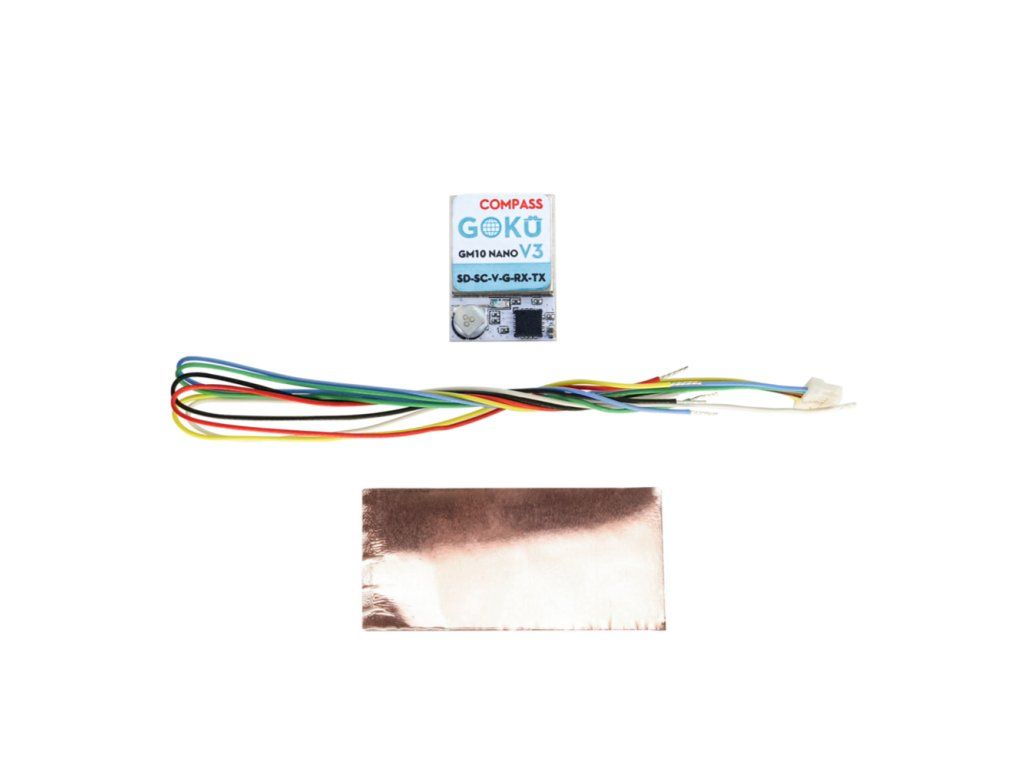

Lieferumfang:

1 × GM10 Nano V3 GPS-Modul mit Kompass
1 × 100-mm-Verbindungskabel
1 × Kupferfolien-Abschirmstreifen
